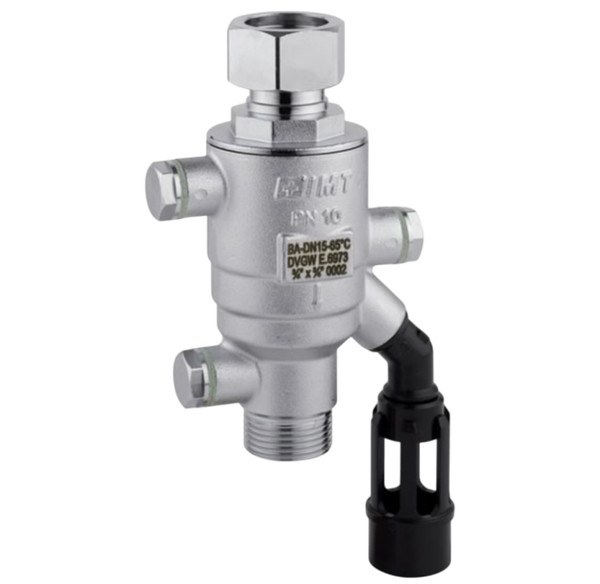

Systemtrenner

- Systemtrenner Typ BA, Druckminderer und Absperrhähne in einem Gerät – komplette Nachfülllösung

- Dauerhafte Verbindung mit der Trinkwasserleitung gemäss DIN EN 1717 möglich (Schlauch- oder Rohrleitung)

- Optimaler Schutz des Trinkwassers vor Rückfluss, Rückdrücken und Rücksaugen von Heizungswasser (Flüssigkeitskategorie 4)

- Druckminderer mit Vordruckkompensation – Netzschwankungen haben keinen Einfluss auf den Hinterdruck

- Einstellbarer Hinterdruck, bequem am Manometer ablesbar

- Geringer Wartungsaufwand durch austauschbare Kartuschen- und Ventileinsätze

- DVGW-zugelassen, Werkstoffe KTW/W270-konform für Trinkwasser

- Be- und Nachfüllen von geschlossenen Heizungsanlagen (z. B. gemäss DIN EN 12828)

- Feste Nachfüllstation zwischen Trinkwasserleitung und Heizungsanlage im Heizungs- oder Technikraum

- Anlagen, bei denen Heizungswasser bis Flüssigkeitskategorie 4 nach EN 1717 abgesichert werden muss (z. B. mit Inhibitoren/Korrosionsschutzmitteln)

- Ergänzung zu Füll-/VE-Patronen für eine normgerechte Befüllung nach SWKI BT 102-01, VDI 2035 und ÖNORM H 5195-1

- Einsatz in Ein- und Mehrfamilienhäusern, Gewerbeobjekten und Liegenschaften

Geeignet für
- Trinkwasser als Speisemedium

- Füll- und Ergänzungswasser für Heizungs- und Kühlanlagen (Sekundärkreis bis Flüssigkeitskategorie 4 nach EN 1717)

- Einbau in waagrechte Rohrleitungen mit Ablauf nach unten, frostsichere und gut belüftete Räume

Nicht geeignet für
- Medien > 65 °C, Dampf oder aggressive Chemikalien

- Einbauorte mit Überflutungsgefahr oder giftigen Gasen/Dämpfen (z. B. Schächte)

- Nachfüllkombination NK300S mit Systemtrenner Typ BA

- Medium: Trinkwasser

- Anschlussgrösse: R 1/2" Aussengewinde, Ablaufanschluss 40 mm, Prüfanschlüsse G 1/4"

- Integrierter Schmutzfänger (Maschenweite ca. 0,2 mm) auf der Eingangsseite

- Gehäuse aus entzinkungsbeständigem Messing, Systemtrenner- und Druckminderer-Einsätze aus hochwertigem Kunststoff, Membrane EPDM, Dichtungen NBR/EPDM, Feinsieb nichtrostender Stahl

- Manometer zur Hinterdruckkontrolle integriert

- Medium: Trinkwasser

- Anschlussgrösse: R 1/2" AG

- Ablaufanschluss: 40 mm

- Prüfanschlüsse: G 1/4"

- Vordruck: 2–10 bar

- Hinterdruck: 1,5–4 bar einstellbar (werkseitig 1,5 bar)

- Max. Betriebstemperatur Medium: 65 °C

- Flüssigkeitskategorie Systemtrenner BA: 4

- Einbaulage: waagrecht, Ablaufanschluss nach unten

- Abmessungen (ca.): H 219 mm, L 220 mm, Gewicht 1,2 kg

- DVGW-Registriernummer: DW-6370CQ0329

- Einbauort muss gut zugänglich, frostsicher, sauber und trocken sein; keine Schächte mit Überflutungs- oder Gasgefahr

- Einbau nur in waagrechte Rohrleitung mit Ablaufanschluss nach unten; dauerhaften, fachgerecht dimensionierten Abwasseranschluss vorsehen

- Beruhigungsstrecke von mind. 5×DN hinter dem Druckminderer einhalten (nach DIN EN 806-2)

- Instandhaltungspflichtige Armatur nach DIN EN 806-5 – Funktionsprüfung und Wartung regelmässig durch eine fachkundige Person durchführen

- Für Dichtheits- und Funktionsprüfungen stehen Prüfset TKA295 und Wartungsset WS300NK zur Verfügung (optional, für den Installateur)
